作图方法

图表说明

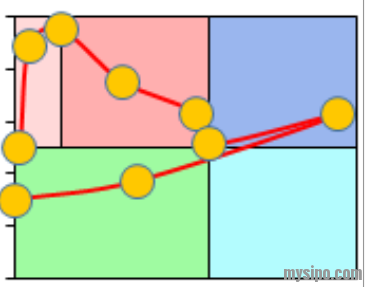

技术的发展有一定的规律性，类似人类的生命过程，遵循一条从出生、成年到衰老的轨迹，可以根据岁月（申请日）以及特征（专利申请数），把技术的发展划分为：萌芽期、成长期、发展期、成熟期、应用期，连接成一条表示轨迹、预示趋势的生命周期曲线。系统以申请日（也可以用其他类型日期，但有一个时间差）为参数作出生命周期图，其中横轴为专利件数，纵轴为成长率，节点为每一期专利（如一年期、半年期），其泡大小为件数，曲线是生命周期线，色块代表生命阶段。

作图方法

图表说明

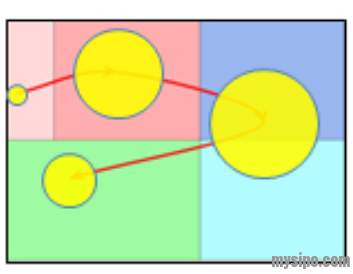

S型，即阶段（Stage)型生命周期图，也被称为生命阶段图，以生命阶段为单元图示生命周期。系统以申请日（也可以用其他类型日期，但有一个时间差）为参数作出生命周期图，其中横轴是专利件数，纵轴为成长率，节点代表每一阶段专利，其泡大小为件数，曲线是生命周期线，色块表示生命阶段。

作图方法

图表说明

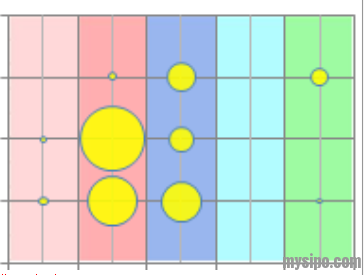

A型，即申请人（Applicant）型生命周期图，是一个以生命阶段（X轴）与申请人（Y轴）纵横交叉而成的气泡矩阵。系统以申请日（也可以用其他类型日期，但有一个时间差）为参数衡量生命周期，并设置一组申请人，计算他们在每一个生命阶段的分布情况。图表横轴是生命阶段，纵轴为申请人，节点大小代表生命阶段该申请人的专利（申请）数，色块表示生命阶段。特别要注意的是，划分生命周期时，以指定集合的全集（包括全部申请人）为基础进行，并不仅仅是指定的部分。

作图方法

图表说明

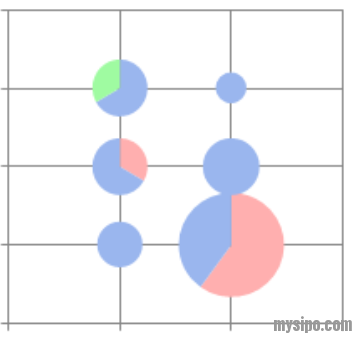

AT型，即申请人/技术领域（Applicant/TechnicalFields) 型生命周期图。该图以A型生命周期图为基础，根据技术领域作出单位饼图替换A型图中的气泡节点。作图时，需要设定申请日、申请人及技术领域，系统以申请日为参数衡量生命周期，计算申请人在每一个生命阶段的专利分布以及技术分布情况。图表横轴是生命阶段，纵轴为申请人，节点大小代表生命阶段该申请人的专利（申请）数，节点饼图为技术领域分布，色块表示生命阶段。特别要注意的是，划分生命周期时，以指定集合的全集（包括全部申请人）为基础进行，并不仅仅是指定的部分。

作图方法

图表说明

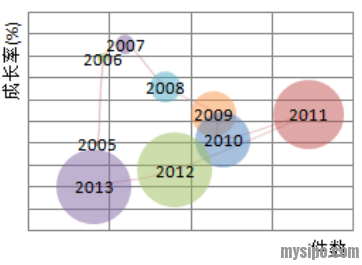

T型,即趋势型（Trend）生命周期图，也被称为投资组合（Portfolio)生命周期图。该型图表不考虑生命阶段，只绘制生命周期曲线，反映技术的发展现状及预示发展趋势。作图时，只需要设定申请日。图表横轴为专利件数，纵轴为成长率，节点代表每一期专利（如一年期、半年期），其泡大小为累积件数，曲线是生命周期线。
